了解交直流高壓試驗變壓器各組成畢竟功能特點才能更好的使用它
點擊次數：343 更新時間：2025-09-09

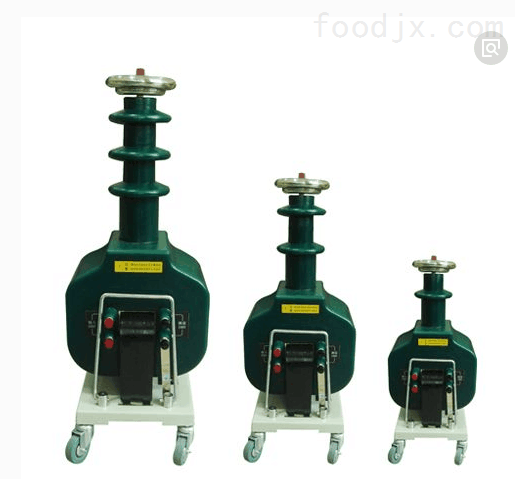

在電力系統絕緣檢測、高壓電器型式試驗與科研領域，交直流高壓試驗變壓器作為產生高電壓的設備，承擔著工頻交流耐壓、直流泄漏及耐壓測試的關鍵任務。
交直流高壓試驗變壓器不僅能輸出數千至數百千伏的高壓，還可根據需求實現交直流轉換，是電氣設備出廠檢驗與預防性試驗的裝備。
1、高壓繞組
采用多層絕緣銅線精密繞制，匝數比決定變壓比。交流試驗時，通過電磁感應將低壓（如200V）升至高壓（如50kV、100kV）；直流試驗時，配合整流電路實現高壓直流輸出。繞組間采用優質絕緣材料（如環氧樹脂、油紙絕緣），確保耐壓強度與散熱性能。
2、鐵芯
由高導磁率硅鋼片疊壓而成，構成閉合磁路，提升能量轉換效率。設計為雙框或三柱結構，減少漏磁，保證輸出電壓波形畸變小（<3%），滿足IEC60060標準對工頻電壓純度的要求。
3、低壓輸入繞組
連接調壓器輸出端，接受可調的低壓交流電源（通常0–430V）。通過調節輸入電壓，實現高壓側電壓的連續平滑升降，滿足不同試驗等級需求。
4、高壓套管
位于變壓器頂部，采用瓷質或硅橡膠復合絕緣，內部為高壓引線通道。其設計符合電場均勻化原則，防止表面爬電與內部放電，確保高壓安全引出至外部負載。
5、整流裝置（直流功能關鍵）
由高壓硅堆（整流二極管鏈）與濾波電容組成。交流高壓經硅堆半波或全波整流后，通過大容量電容濾波，輸出紋波系數低的直流高壓，用于電纜、避雷器等設備的直流耐壓與泄漏電流測試。
6、油箱與絕緣油
殼體為密封油箱，內部充滿高絕緣強度變壓器油。油不僅提供繞組與鐵芯間的主絕緣，還通過自然對流或強制循環散熱，防止局部過熱。油箱配備油位計、壓力釋放閥與接地螺栓，保障運行安全。
7、測量端子（儀表用）
設有低壓測量繞組或電容分壓器接口，可外接電壓表或示波器，實時監測高壓側實際輸出值，避免直接測量高壓帶來的風險。
